Гидроцилиндры «SeaStar» серии «Tournament 2» для подвесных двигателей

Внешний вид товаров и упаковки может отличаться от изображенных на сайте

	Товар	Наличие	Код	Цена	Кол-во
	Адаптер (HA6801) для Tournament 2	Доставка от 2 дней	10250749	8 626 руб.	- +	Заказать
	Адаптер (HA6802) для Tournament 2	Доставка от 2 дней	10250742	85 197 руб.	- +	Заказать
	Адаптер (HA6804) для Tournament 2	Под заказ	10250743	48 913 руб.	- +	Заказать
	Адаптер (HA6806) для Tournament 2	Доставка от 2 дней	10250744	86 850 руб.	- +	Заказать
	Гидроцилиндр SeaStar Tournament 2 (HC6845)	Доставка от 2 дней	10250741	123 573 руб.	- +	Заказать
	Тяга (HO6820) для Tournament 2	Доставка от 2 дней	10250745	32 565 руб.	- +	Заказать
	Тяга (HO6821) для Tournament 2	Доставка от 2 дней	10250746	53 512 руб.	- +	Заказать
	Тяга (HO6822) для Tournament 2	Доставка от 2 дней	10250747	66 264 руб.	- +	Заказать
	Тяга (HO6823) для Tournament 2	Доставка от 2 дней	10250748	72 967 руб.	- +	Заказать

Товар добавлен в корзину заказов

Вы можете перейти к оформлению заказа или продолжить покупки.

Перейти в корзину

Продолжить покупки

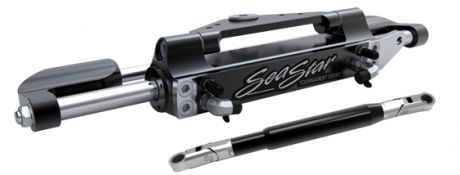

Новое поколение гидроцилиндров серии «Tournament» для мощных подвесных двигателей. Универсальные цилиндры для управления двумя, тремя, четырьмя и более подвесными двигателями одновременно.

Таблица применимости гидроцилиндров

Конфи­гурация	Гидроцилиндр		Адаптеры		Тяга
	Модель	Кол-во	Модель	Кол-во	Модель	Кол-во	Расстоя­ние между осями двига­телей, дюймы	Расстоя­ние между осями двига­телей, мм
Два двигателя — один цилиндр (правый) *1,3,4,5	HC6845	1	HA6802	1	HO6821	1	25,0-25,6	635-650
					HO6822		25,7-30,6	653-777
					HO6823		30,7-39,0	780-991
Два двигателя — два цилиндра *1,3,4,5	HC6845	2	HA6804	1	HO6820	1	25,0-26,0	635-673
					HO6821		26,6-29,3	676-744
					HO6822		29,4-34,2	747-869
					HO6823		34,3-43,0	871-1092
Три двигателя — два цилиндра *1,3,4,5,6	HC6845	2	HA6806	1	HO6822	2	25,0-27,9	635-709
					HO6823		28,0-36,0	711-914
Четыре двигателя — два цилиндра *1,2,3,4,5	HC6845	2	HA6811	1	Необходимо проконсультироваться с производителем
Более четырех движков	Необходимо проконсультироваться с производителем

Примечания:

1. Схема установки может измениться в зависимости от: высоты установки двигателя, толщины транца, расположения крепежных болтов, диапазона регулировки угла наклона двигателя, размеров двигателя.
2. Если смещение осей двигателей по высоте составляет 76 мм или более, необходимо проконсультироваться с производителем (Teleflex Canada).
3. Длина тяги должна быть подобрана в соответствии с рекомендациями производителей двигателей таким образом, чтобы оси винтов слегка сходились внутрь или расходились наружу (в соответствии с рекомендациями поставщика двигателя). Соответственно, необходимо вычесть или прибавить некоторую длину из/к измеренному номинальному расстоянию между центрами двигателей.
4. Рекомендации основаны на рекомендованных производителями двигателей минимальных расстояниях между центрами двигателей, отклонение от данных рекомендаций может вызвать необходимость ограничить ход гидроцилиндров и/или диапазона угла наклона двигателя — необходимо проконсультироваться с производителем (Teleflex Canada).
5. Гидроцилиндры должны быть подключены только параллельно. Последовательное подключение не допускается! Единственное исключение — если вместо жестких тяг используется «liquid tie bar» (перепускной клапан для регулирования схождения осей гребных винтов).

Производитель: «SeaStarSolutions» (ранее «Teleflex»), Канада.
